Montaža sidrnega vitla Lewmar V 700

[NASA]

Na jadrnico Sunbeam Sunset 77 bi rad zmontiral sidrni vitel.
Pred samo montažo pa se pojavlja nekaj vprašanj kam postavit vitel?

Vitel je Lerwmar V 700....
https://www.svb24.com/en/lewmar-v700-wi ... n-iso.html

A: Če ga dam na palubo, ne vem kako speljat ketno v jašek, saj bi bil vitel dejansko nad posteljo v kabini,
B: če ga dam v jašek na nek nosilec bi moral odrezat pokrov, ketna bi se lahko spuščala v jašek

V nobenem primeru ne morem odpreti jaška , saj bi bila veriga čez pokrov

Kakšna ideja kam postavit vitel

Imam nekaj slik, a jih ne znam pripet, lahko kdo pomaga

[Darh]

Daj mi cifro na zs, pa ti poslem, kako sem jaz zrihtal. Isti problemi.

[modro morje]

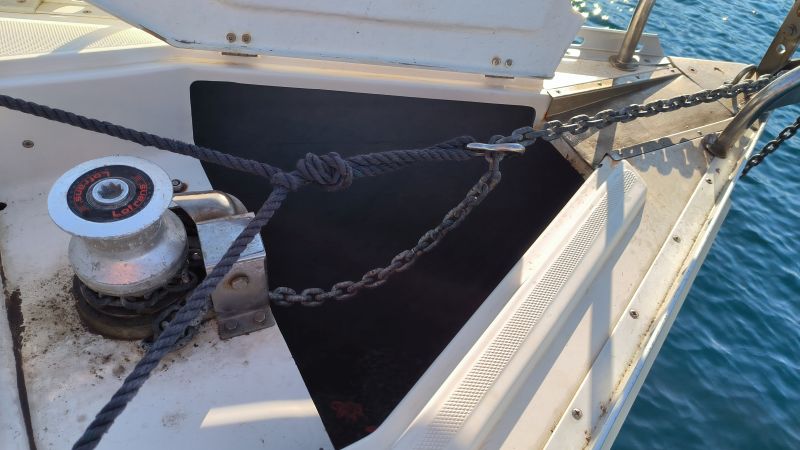

Tkole je pr men originalno. Plošča z vinčem je pod nivojem palube, ko zaprem pokrov od jaška, je pokrit tudi vinč in nič ne štrli ven. Ketna gre pod rahlim kotom navzdol od premca proti vinču. Navzdol jo tišči en kolešček, ki je tik pred vinčem v RF ohišju. Na sliki se to ne vidi najbolš, ker slika prikazuje še vrvni amortizer, ki ga nataknem tik pred vzvratnim zategovanjem sidra.

[AEgir]

Ja, tvoja barka je specifično dizajnirana za vinč, govora je o barki, ki ni.

Metodo o kateri govori darh, sem tudi jaz že skopiral od njega in jo bom tudi na novi barki, ki nima predvidenega vinča.

Tkole bom naredil, to so slike z ene z neta sicer:

[modro morje]

Evo še slike od NASE:

[AEgir]

Točno tako lahko naredi. Inox plata in v njej vinč pa pokrov izrezan kolkr mora bit.


Sidr ma pa dobr, to je kej novga?

[NASA]

Točno tako lahko naredi. Inox plata in v njej vinč pa pokrov izrezan kolkr mora bit.


Sidr ma pa dobr, to je kej novga?

Nč nouga.....sidro je po načrtih od Bonaparteja, mislim da prva verzija

Ok, nazaj na vitel...
Višina glave je po načrtih 7cm nad palubo, torej če naredim recimo nosilec 10 cm pod nivojem, kot na sliki od Modro morje, bi bilo verjetno ok?
Pokrov bi ostal cel, prostora pod vitlom pa bi moralo bilti dovolj za 50m 6 ali 7mm ketne?

[AEgir]

Jaz govorim o plošči kovinski kot je na mojih slikah. Če hočeš pa tko met kot on, pol boš pa mal bolj doktorat moral narest. Lahko pa samo srečo zaželim.

[NASA]

Jaz govorim o plošči kovinski kot je na mojih slikah. Če hočeš pa tko met kot on, pol boš pa mal bolj doktorat moral narest. Lahko pa samo srečo zaželim.

Ja saj bi enako kot imaš ti, samo da jo zapigam, s tem bi dobil 10cm nižji nivo. aja pa na počez bi dal, ti imaš vzdolžno

[modro morje]

...prostora pod vitlom pa bi moralo bilti dovolj za 50m 6 ali 7mm ketne?

Če bo prostor v jašku zmanjšan/znižan za poglobitev vinča, bo globina pod vinčem majhna, ketno bo morda treba na roke zlagat, potem ko pride izpod vinča dol.

Moj jašek je kar velik, pa je situacija taka, da pr 30m spuščene ketne, če je preostalih 30 blo na roke zloženih bolj naprej, tedaj mi prvih 30 ni treba na roke zlagat. Čim je pa zuni blo 40 m ketne, pol pa že zlagam na roke, cinkana osmica.

Ti maš zgleda RF ketno, če boš tud novo mel RF, bo mogoče manj problemov pri zlaganju.

[NASA]

...prostora pod vitlom pa bi moralo bilti dovolj za 50m 6 ali 7mm ketne?

Če bo prostor v jašku zmanjšan/znižan za poglobitev vinča, bo globina pod vinčem majhna, ketno bo morda treba na roke zlagat, potem ko pride izpod vinča dol.

Moj jašek je kar velik, pa je situacija taka, da pr 30m spuščene ketne, če je preostalih 30 blo na roke zloženih bolj naprej, tedaj mi prvih 30 ni treba na roke zlagat. Čim je pa zuni blo 40 m ketne, pol pa že zlagam na roke, cinkana osmica.

Ti maš zgleda RF ketno, če boš tud novo mel RF, bo mogoče manj problemov pri zlaganju.

Sedaj imam cca 10 m debelo RF ketne ostalo je štrik
Jašek se mi zdi kar globok, tja do kolena ko stopim vanj, bom pomeril
Za novo ketno še ne vem kaj bo, odvisno od cene. Najverjetneje 50m cinkane ali pa 30 m RF in štrik

Kako pa vleče vinč, če imaš kombinirano ketno + štrik?

[NASA]

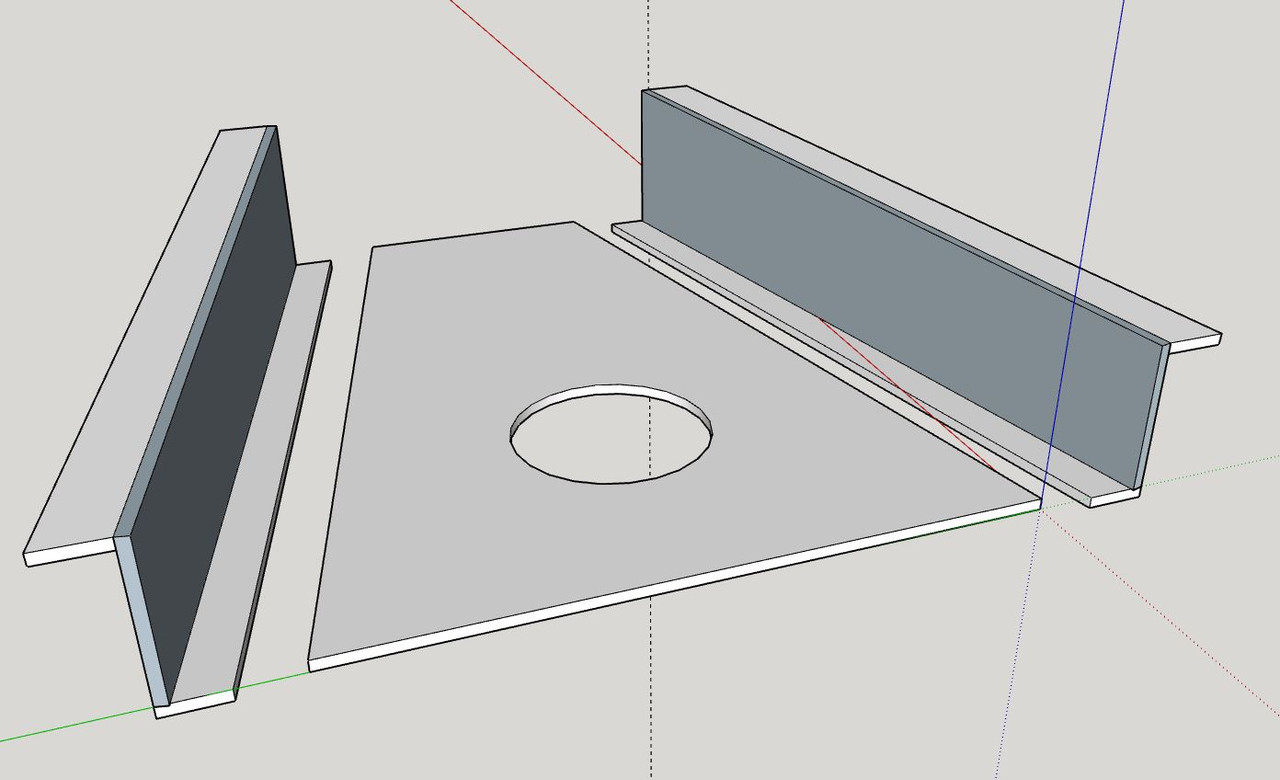

Najverjetneje sem bom lotil tako:
Naredil bom iz treh kosov ki bodo spojeni z M6 vijaki + matice
Najprej bom probal z poglobljeno varianto, da pokrov ostane cel. Če bo funkcioniralo in da se ketna lepo zloži bo ostalo tako
Če ne bo dobro, bom vzel poglobitve stran in zmontiral na nivo pokrova. Tu bo potem treba naredit izreze za glavo vitla in ojačat pokrov

[modro morje]

Kako pa vleče vinč, če imaš kombinirano ketno + štrik?

Tukaj izvleček iz navodil za tvoj vinč: "3.1 Gypsy Specifications
Gypsies fitted to the V700 range of windlasses are ideally suited to handling our factory made Rope/Chain
combination rodes, which consist of rope spliced to a chain tail.
Ropes used must be windlass grade, medium lay nylon..." Navedeno je še 12mm premer vrvi. Vrv mora torej biti vpletena v verigo, ne pa zavezana s kakim vozlom.

[modro morje]

Najverjetneje sem bom lotil tako:
Naredil bom iz treh kosov ki bodo spojeni z M6 vijaki + matice
Najprej bom probal z poglobljeno varianto, da pokrov ostane cel. Če bo funkcioniralo in da se ketna lepo zloži bo ostalo tako
Če ne bo dobro, bom vzel poglobitve stran in zmontiral na nivo pokrova. Tu bo potem treba naredit izreze za glavo vitla in ojačat pokrov

Tale predlog mi zgleda, kot da bo plošča pokrila celotno odprtino jaška. Ti moraš met dostop z rokami do verige, da jo eventuelno lahko zlagaš. Men se je že zgodlo, da se je ketna od spodaj zabila, in jo je blo treba na silo zvlečt iz vinča z šraufencigerjem pa kladvom. Tko da vsaj nekaj prostora rabiš za roke. Nadalje računaj, da je vinč izpostavljen znatnim sunkom, tako da je treba dat zadosti vijakov, mogoče celo dodati eno RF letvico pod matice.

[zalesjak]

Za tovrstno montažo v špico premca je priročen tip Lewmar Pro series ali Quick Genius.

Quick Geniusa sem imel na Elan 31, Lewmar pro series pa je prva vgradnja na Hanse 320.
